Ниже собрана информация по двигателю УМЗ-4178.10
Двигатель УМЗ-4178.10, его модификации и комплектации предназначены для установки на старый модельный ряд легких коммерческих автомобилей марки «УАЗ» повышенной проходимости ульяновского автомобильного завода, такие как УАЗ 469 и УАЗ 452 “Буханка”.
Двигатель имеет рядное вертикальное расположение цилиндров.
Тип двигателя - четырехтактный, карбюраторный.
Система питания - с принудительной подачей топлива.
Предназначен для установки на все модели УАЗ.
Двигатель имеет жидкостную систему охлаждения, закрытую, с принудительной циркуляцией.
Система смазки - под давление и разбрызгиванием.
Вентиляция картера - закрытая.
Изготовитель Ульяновский моторный завод
Мотор УМЗ 417 пришел на смену УМЗ 414.
Двигатель обзавелся новой головкой блока цилиндров схожей с ГБЦ автомобиля ГАЗ-24 (ЗМЗ-402).
Степень сжатия при этом возросла с 6,7 до 7,0.
Изменения затронули и газораспределительный механизм – установлен другой распредвал и новые впускные клапаны (диаметр шляпки увеличен до 47 мм).
ГБЦ с круглыми окнами под коллектор, на ранних моторах коллектор под однокамерных карбюратор.
Двухкамерный карбюратор на двигателях с индексом 4178.
Проблемы мотора давно известны – низкое качество деталей и сборки, проблемная система охлаждения (мотор склонен к перегреву), течи масла отовсюду, даже через блок.
Ресурс мотора УМЗ-417 составляет около 150 тыс. км.
Двигатель имеет ряд модификаций (см. ниже).
| Наименование параметра | Значение |
| Тип двигателя | Бензиновый, карбюраторный с принудительным воспламенением рабочей смеси, четырехтактный |
| Экологический класс | Евро-0 |
| Число цилиндров | 4 |
| Порядок работы цилиндров | 1-2-4-3 |
| Диаметр цилиндра, мм | 92 |
| Ход поршня, мм | 92 |
| Рабочий объем, л | 2,445 |
| Номинальная мощность нетто по ГОСТ 14846-81, кВт (л.с.) | 60,3 (82) |
| Номинальная частота вращения, мин-1 | 4000 |
| Максимальный крутящий момент нетто по ГОСТ 14846-81, Н · м (кгс · м) | 166,7 (17,0) |
| Частота вращения, соответствующая максимальному крутящему моменту, мин-1 | 2200…2500 |
| Топливо | Бензин марок «Регуляр-92» ГОСТ Р 51105, «Регуляр Евро-92» ГОСТ Р 51866, дублирующие марки «Премиум-95» ГОСТ Р 51105, «Премиум Евро-95» ГОСТ Р 51866. |
| Система выпуска | Ненастроенная |
| Масса незаправленного смазкой двигателя, кг | 166 |
| Обозначение двигателя по КД | Характерные особенности комплектности и исполнения двигателя | Применяемость на автомобиле |
| Комплектации с карбюратором | ||
| УМЗ 417.10 | основной мотор, степень сжатия 7 под 76 бензин. Мощность 92 л.с. | УАЗ |
| УМЗ 4175.10 | аналог УМЗ 417.10. Степень сжатия 8.2 под 92 бензин. Мощность 98 л.с. | ГАЗ |
| УМЗ-4178.10 | аналог УМЗ 417.10, коллектор под двухкамерный карбюратор | УАЗ |
| УМЗ-4178.10-01 | с рычажным сцеплением диаметром 254 мм | |
| УМЗ-4178.10-03 | с рычажным сцеплением диаметром 254 мм под гидроусилитель руля | |
| УМЗ-4178.10-10 | аналог УМЗ 4178.10, ГБЦ от УМЗ-421 с увеличенными выпускными клапанами до 39мм. Используется сальник вместо набивки. Помпа на блоке. | УАЗ |
| УМЗ-4178.10-52 | с диафрагменным сцеплением диаметром 240 мм | |
| УМЗ-4179.10-01 | УМЗ-4179 военный вариант, экранированная высоковольтная проводка и датчик распределитель, место под подогреватель двигателя с рычажным сцеплением диаметром 254 мм |
|
| УМЗ-4179.10-05 | с диафрагменным сцеплением диаметром 240 мм | |
| УМЗ-4179.10-25 | с диафрагменным сцеплением диаметром 240 мм | |
* Вкладка в процессе создания

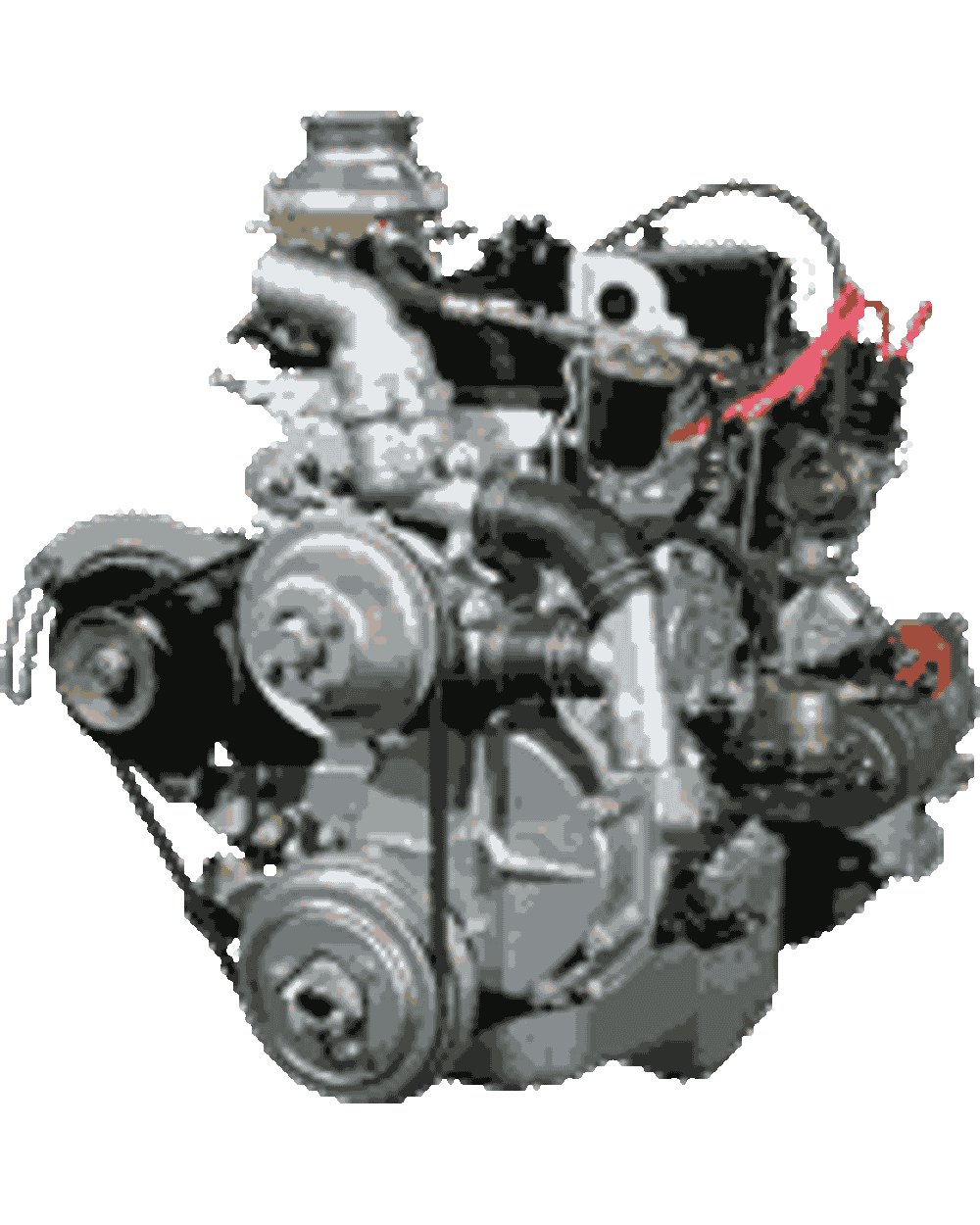

Двигатель УМЗ 4178.10
Двигатель (вид слева)
1 -фильтр тонкой очистки топлива; 2 - крышка маслоналив- ной горловины; 3 - указатель уровня мас- ла; 4 -крышка коро- мысел; 5 -головка блока цилиндров; 6 - датчик-распредели- тель; 7 -стартер; 8 - картер сцепления;9 - нижняя часть картера сцепления; 10 -топ- ливный насос; 11 -кронштейн подвески двигателя
Двигатель (вид справа)
1 -сливной краник блока цилиндров; 2 - блок цилиндров; 3 - выпускной коллек- тор; 4 - заслонка подогрева впускной трубы; 5 -впускной трубопровод; 6 -карбюратор; 7 -генератор; 8 -датчик указателя давления масла; 9 - датчик сигнальной лампы аварийного давления масла; 10 - масляный фильтр; 11 -пробка сливного отверстия масляного картера 33 2 Автомобили УАЗ-3741, УАЗ-3909, УАЗ-2206, УАЗ-3303

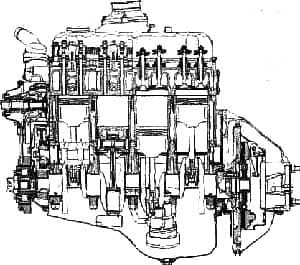

Продольный разрез двигателя 4178
Подвеска двигателя осуществляется в четырех точках на резиновых подушках. Передней опорой двигателя являются два кронштейна, установленные на блоке цилиндров; задней опорой служит пластина раздаточной коробки.

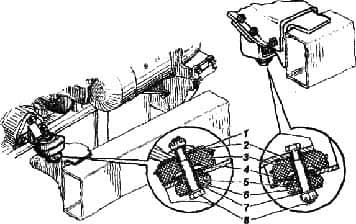

Подвеска двигателя
1 -защитный колпак; 2 -шайба; 3 -верхняя подушка; 4 -гнездо; 5 -нижняя. подушка; 6 -распорная втулка; 7 -шайба; 8 -болт
Блок цилиндров двигателя из алюминиевого сплава. Цилиндры двигателей 4178 и 4179 выполнены в виде съемных мокрых гильз, отлитых из специального чугуна. Уплотнение верхней части гильзы осуществляется зажимом бурта гильзы между блоком и головкой блока через прокладку, а нижней части - через кольцо из маслобензостойкой резины.
Головка блока цилиндров из алюминиевого сплава со вставными седлами и направляющими втулками клапанов. Между блоком и головкой установлена прокладка из асбостального полотна, пропитанного графитом. Толщина прокладки- (в сжатом состоянии) 1,5 мм. Чтобы избежать прилипания прокладки к блоку и головке, ее перед постановкой на место натирают с обеих сторон порошком графита. Прокладка двигателей 4178 и 4179 - симметричная, двигателя 4218 - несимметричная.
Обслуживание двигателя и его подвески.
Гайки болтов подвески двигателя затягивать до соприкосновения распорных втулок с шайбами.
1. Подтягивать гайки крепления головки блока цилиндров после обкатки автомобиля и через 1000 км пробега после каждого снятия головки. Затяжку гаек производить только на холодном двигателе. Для обеспечения равномерного и плотного прилегания головки блока цилиндров к прокладке затяжку гаек производить в последовательности, указанной на рис., в два приема: первый раз - предварительно, с меньшим усилием, второй - окончательно. Затягивать гайки равномерно, используя динамометрический ключ.
Порядок подтяжки гаек головки блока цилиндров
2. Производить очистку двигателя по мере надобности от нагара, который образуется в головке блока цилиндров, на днищах поршней и на выпускных клапанах.
