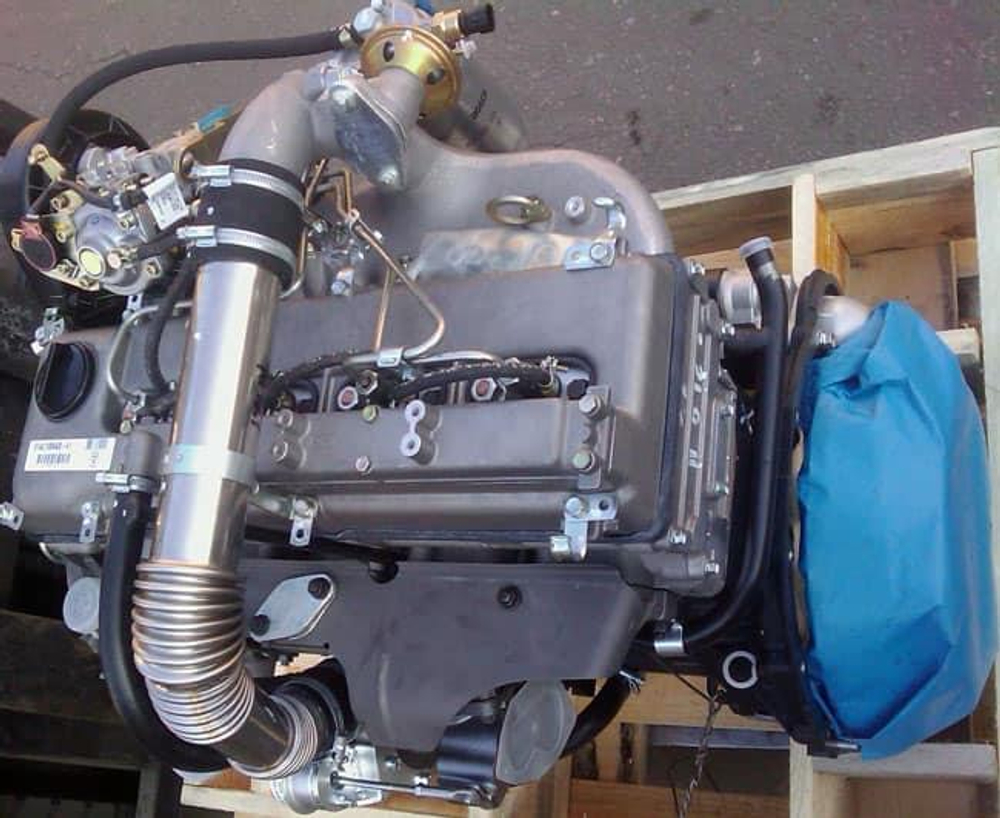

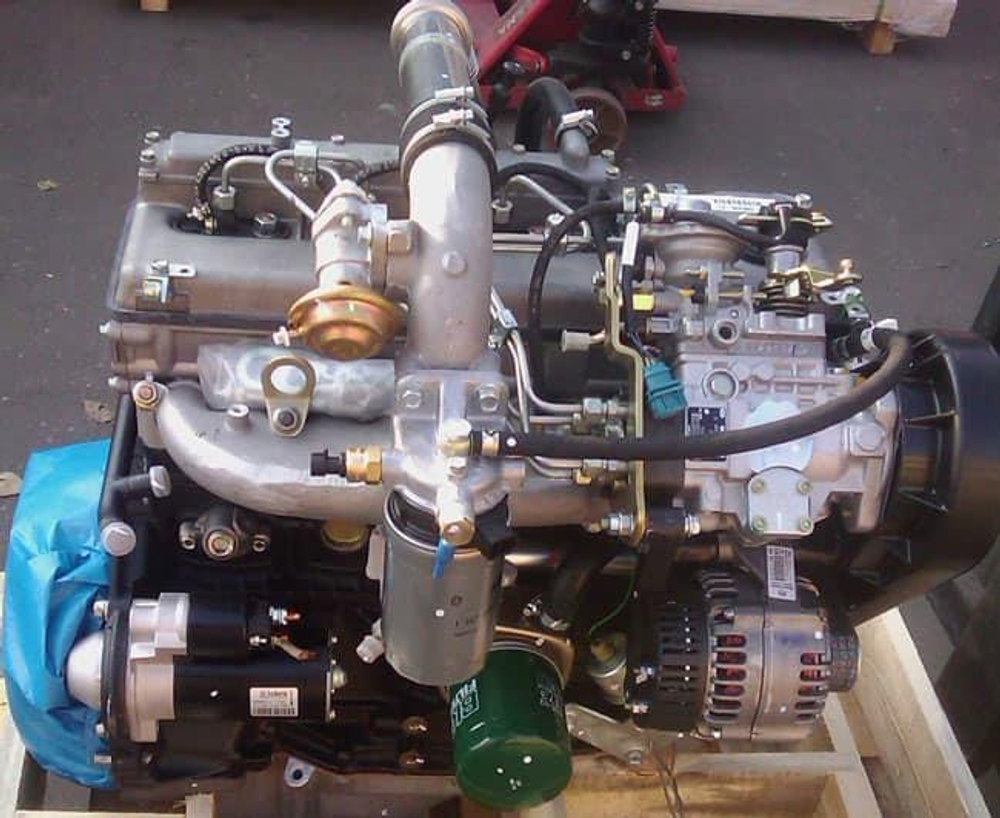

Двигатель ЗМЗ 5143.10 (5143.1000400-10) Дизель
Применяемость двигателя:
Двигатель ЗМЗ-5143.10 предназначен
для установки на легковые автомобили среднего класса, легкие грузовики, микроавтобусы, внедорожники с общей массой до 3,5 тонн.
- В двигателе ЗМЗ-5143.10 применены:
- 4-клапанная конструкция газораспределительного механизма с двумя винтовыми впускными каналами на один цилиндр;
- центральное расположение форсунки и камеры сгорания в охлаждаемом поршне;
- -стальная прокладка головки цилиндров;
- - кованный, из легированной стали, азотированный коленчатый вал;
- - антифрикционные, износостойкие покрытия рабочих поверхностей клапанов, поршней и поршневых колец;
- - сцепление диафрагменное, номинальное напряжение 12V, привод гидравлический
Двигатель ЗМЗ-5143.10 комплектуется топливной аппаратурой типа VE c механическим регулятором, с регулируемой системой турбонаддува и системой рециркуляции отработанных газов.
| Технические характеристики: | |
| Количество цилиндров |
4 |
| Рабочий объем цилиндров, л |
2,235 |
| Степень сжатия |
19,5 |
|
Диаметр цилиндра, мм |
87 |
| Ход поршня, мм |
94 |
|
Номинальная мощность брутто при частоте вращения коленчатого вала мин1, кВт (л.с.) |
72(98) 4000 |
| Максимальный крутящий момент (брутто) при частоте вращения коленчатого вала мин-1, Нм (кгсм) |
216(22) 2100 |
| Минимальный удельный расход топлива, г/кВт (г/лсч) |
231 (170) |
| Масса, кг |
225 |
| Тип двигателя |
Дизель |
| Экология |
Евро-2 |
Модификации двигателя ЗМЗ-5143.10
Дизельные двигателя ЗМЗ-5143.10 4-х цилиндровые 16-ти клапанные, с рабочим объемом 2,24л являются представителями серии моторов ЗМЗ-514
| Обозначение двигателя по КД | VDS-описательная часть маркировки | Характерные особенности омплектности и исполнения двигателя | Применяемость на автомобиле |
|---|---|---|---|
| Комплектации с топливным насосом высокого давления VE 4/11F 2100RV | |||
| 514.1000400 | 51400 | Базовая комплектность в едином исполнении с топливным насосом высокого давления VE 4/11F 2100RV, без гидроусилителя руля и привода вентилятора. | |
| 514.1000400-10 | 51400А | Базовая комплектность в едином исполнении с картером сцепления, СРОГ, ГУР, без вентилятора | автомобили ОАО «ГАЗ» |
| 514.1000400-20 | 51400B | Базовая комплектность в едином исполнении с топливным насосом высокого давления VE 4/11F 2100RV, с гидроусилителем руля и приводом вентилятора, масляным картером двигателя ЗМЗ-5141, с масляным фильтром уменьшенных габаритов. | |
| 5141.1000400 | 514100 | Комплектность в едином исполнении с топливным насосом высокого давления VE 4/11F 2100RV, гидроусилителем руля, кондиционером, без вентилятора. | |
| 5143.1000400 | 514300 | Базовая комплектность в едином исполнении с топливным насосом высокого давления VE 4/11F 2100RV, гидроусилителем руля. | |
| 5143.1000400-10 | 51430A | Комплектность в едином исполнении с топливным насосом высокого давления VE 4/11F 2100RV, гидроусилителем руля, кондиционером. | |
| 5143.1000400-20 | 51430В | Комплектность в едином исполнении с топливным насосом высокого давления VE 4/11F 2100RV, приводом вентилятора и кронштейнами насоса гидроусилителя руля. | |
| 5143.1000400-30 | 51430C | Комплектность в едином исполнении с топливным насосом высокого давления VE 4/11F 2100RV, приводом вентилятора и кронштейнами гидроусилителя руля, с подводящими топливопроводами измененной, по сравнению с базовой комплектацией, длиной. | |
| 5143.1000400-40 | 51430D | Комплектность в едином исполнении с приводом вентилятора, вакуумным насосом, совмещенным с генератором, картером сцепления, СРОГ, ГУР | УАЗ-315148 «Hunter» |
| 5143.1000400-41 | 51430G | Комплектность в едином исполнении с приводом вентилятора, вакуумным насосом на блоке цилиндров, СРОГ, ГУР, без картера сцепления | УАЗ-315148 «Hunter» |
| 5143.1000400-42 | 51430H | Комплектность в едином исполнении с приводом вентилятора, вакуумным насосом на блоке цилиндров, СРОГ, патрубком для подключения автономного подогревателя-отопителя, ГУР, без картера сцепления | УАЗ-296608 |
| 5143.1000400-50 | 51430Е | Комплектность в едином исполнении с топливным насосом высокого давления VE 4/11F 2100RV, приводом вентилятора и кронштейнами насоса гидроусилителя руля, без топливоподкачивающего насоса, с перепускным клапаном на фильтре тонкой очистки топлива. | |
| 5143.1000400-80 | 51430L | Комплектность в едином исполнении с приводом вентилятора, вакуумным насосом на блоке цилиндров, СРОГ, охладителем рециркулируемых ОГ, ГУР, без картера сцепления | УАЗ-315148 «Hunter» экологического класса 3 |
| 5143.1000400-81 | 51430M | Комплектность в едином исполнении с приводом вентилятора, вакуумным насосом на блоке цилиндров, СРОГ, охладителем рециркулируемых ОГ, патрубком для подключения автономного подогревателя-отопителя, ГУР, без картера сцепления | УАЗ-315148 «Hunter» экологического класса 3 |
| 5143.1000400-43 | 51430R | Комплектность в едином исполнении с приводом вентилятора, вакуумным насосом на блоке цилиндров, патрубком для подключения автономного подогревателя-отопителя, ГУР, без картера сцепления, без СРОГ | УАЗ-315108 «Hunter» для МО) |
| 5143.1000400-60 | 51430S | Комплектность в едином исполнении с приводом вентилятора, вакуумным насосом на блоке цилиндров, патрубком для подключения автономного подогревателя-отопителя, картером сцепления, малогабаритным масляным фильтром, ГУР, без СРОГ | УАЗ-396218 («Буханка» - санитарный втомобиль повышенной проходимости, для МО) |
Блок цилиндров двигателя ЗМЗ 514 отлит из специального высокопрочного чугуна, что придаёт конструкции двигателя жёсткость и прочность.
Протоки для охлаждающей жидкости, образующие рубашку охлаждения выполнены по всей высоте блока, это улучшает охлаждение поршней и уменьшает деформацию блока от перегрева. Рубашка охлаждения открыта в верхней части в сторону головки блока.
В картере блока цилиндров ЗМЗ 514 установлены форсунки, предназначенные для охлаждения поршней маслом.
Головка блока цилиндров отлита из алюминиевого сплава. В ней установлены впускные и выпускные клапаны. На каждый цилиндр приходится по четыре клапана: два впускных и два выпускных. Впускные клапаны расположены с правой стороны головки, а выпускные - с левой. В головке блока цилиндров имеются посадочные места под форсунки и свечи накаливания.
Распределительный вал изготовлены из низкоуглеродистой легированной стали. Кулачки распределительных валов разнопрофильные, расположены несимметрично относительно своих осей. На задние торцы валов нанесена маркировка клеймением: на впускном валу - "ВП" выпускном валу - "ВЫП". В двигателе у каждого вала пять опорных. Расположенных в головке блока цилиндров и закрытых крышками, расточенными за одно целое с головкой, поэтому крышки опор распределительных валов невзаимозаменяемы.
У каждого вала опять опорных шеек. Валы вращаются в опорных, расположенных в головке блока цилиндров и закрытых крышками, расточенное за одно целое с головкой, поэтому крышки опор распределительных валов невзоимозаменяемы.
От осевых перемещений распределительные валы удерживаются упорными полушайбами, установленными в выточки крышек передних опор и входящими выступающими частями в проточки на первых опорных шейках распределительных валов.
Поршни отлиты из алюминиевого сплава. На днище поршня отлита маркировка размерной группы диаметра юбки поршня (буквы "A", "B", "Y") и нанесена стрелка, необходимая для правильной ориентации поршня при установке в двигатель (стрелка должна быть направлена в сторону переднего торца блока цилиндров). Внизу юбки поршня выполнена выемка, которая обеспечивает расхождение поршня с форсункой охлаждения. В головке поршня выполнены три канавки: в двух верхних установлены компрессионные кольца, в нижней - маслосъемное. Канавка под верхнее компрессионное кольцо изготовлена в упрочняющей вставке из нирезистового чугуна. На каждом поршне установлены три кольца: два компрессионных и одно маслосъемное. Компрессионные кольца отлиты из чугуна.
Ось отверстия для поршневого пальца смещена на 0,5 мм в правую сторону (по направлению движения автомобиля) от средней плоскости поршня.
Коленчатый вал отлит из высокопрочного чугуна. Вал имеет восемь противовесов. От осевого перемещения его удерживают упорные полушайбы, установленные на средней шейке. К заднему концу коленчатого вала прикреплён маховик. В отверстие маховика вставлены распорная втулка и подшипник носка первичного вала коробки передач.
