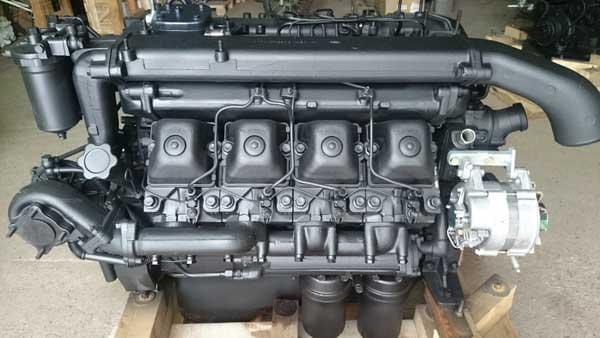

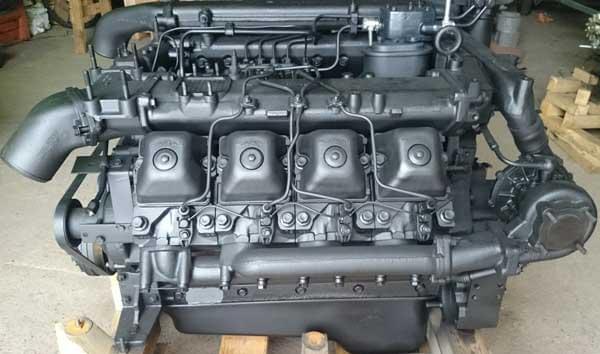

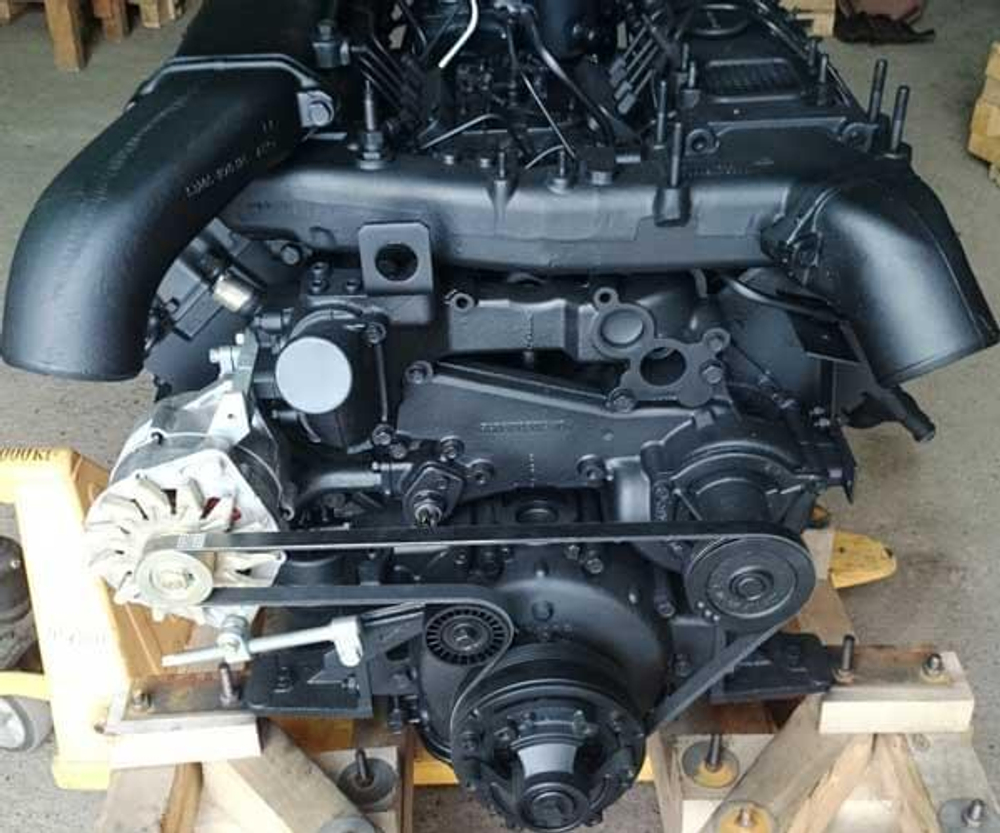

Двигатель 740.50 /Евро-3/ 360 л.с.

Область применения:

Автомобили КАМАЗ;

Самосвалы: КАМАЗ 6520-028-06, КАМАЗ 6520-026-06;

Седельные тягачи: КАМАЗ 6460-028, КАМАЗ 6460-030, КАМАЗ 6460-031, КАМАЗ 5460;

Двигатель КАМАЗ 740.50-360, мощностью 360 л.с., применяется в серийных автомобилях производства ПАО "КамАЗ" с 2002 года и по сегодняшний день.
Двигатель КАМАЗ 740.50-1000400 устанавливается на серийные автомобили КАМАЗ 6520 оборудованные для работы в составе автопоезда и шасси КАМАЗ 6520.

• Модель 740.50, артикул двигателя – 740.50-1000400
• Экологический класс: евро 3
• Мощность двс: 360 лошадиных сил
• Турбокомпрессоры: ТКР 7С6 или К-27-145 «CZ» Чехия
• Комплектация: механический топливный насос ЯЗДА 337.1111005-20.04 или Bosch 0402648609, компрессор, генератор, стартер, насос гидроусилителя, фильтрующие элементы, крыльчатка с катушкой
• Коробка передач: не комплектуется
• Сцепление: не комплектуется
• Привод вентилятора: вязкостная или электромагнитная муфта
• Особенность конструкции: под интеркулер, MFZ сцепление, с турбонаддувом и ОНВ

Средний ресурс дизельного двигателя 740.50 для магистральных автомобилей КАМАЗ – около 800 тысяч километров, для полноприводных – 400 тысяч.
Поставляется на деревянной подставке, без масла.
Вес около 860 кг, при объёме 1м3.
Возможно доукомплектовать коробкой передач 154, ZF 8S, ZF 9S, ZF 16S.

Используется на серийных автомобилях производства ОАО «КАМАЗ» с 2002 года: тягачи и тяжёлые самосвалы.
Прошёл несколько обновлений начиная с евро-1, сейчас имеет сертификат экологического класса евро-3.

ДВИГАТЕЛЬ КАМA3-740.50-360 И ЕГО СИСТЕМЫ

Двигатели четырехтактные с воспламенением от сжатия, жидкостного охлаждения, с V-образным расположением восьми цилиндров, с турбонаддувом и промежуточным охлаждением наддувочного воздуха (ОНВ) типа «воздух-воздух».

По выбросам вредных веществ с отработавшими газами двигатель 740.50-360 соответствуют требованиям правил ЕЭК ООН (EURO-2).

Общий вид, продольный и поперечный разрезы двигателей приведены на рис. 15... 19.

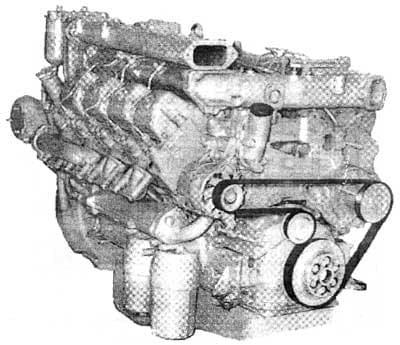

Рис. 15. Общий вид двигателя.

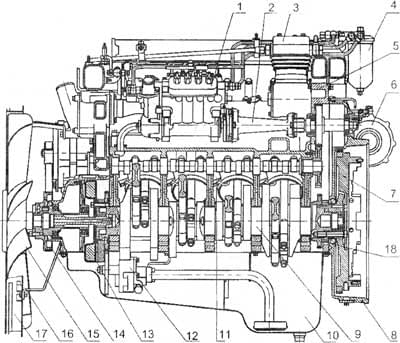

Рис. 16. Продольный разрез двигателя:

1 - ТНВД; 2 - привод ТНВД; 3 - компрессор; 4 - фильтр тонкой очистки топлива; 5 - картер агрегатов; 6 - турбокомпрессор; 7 - маховик; 8 - картер маховика; 9 - коленчатый вал; 10 - масляный картер; 11 - форсунка охлаждения поршня; 12 - масляный насос; 13 - гаситель крутильных колебаний; 14 - шкив привода водяного насоса и генератора; 15 - вентилятор с вязкостной муфтой; 16 - кронштейн крепления обечайки вентилятора; 17 - обечайка вентилятора; 18-шестерня привода насоса масляного откачивающего.

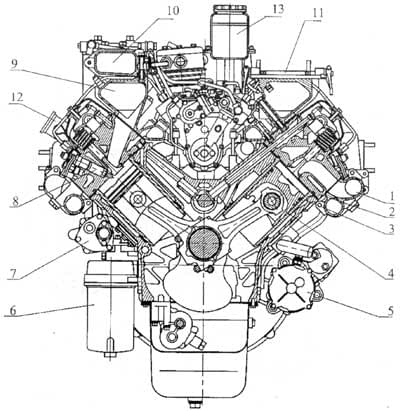

Рис. 17. Поперечный разрез двигателя:

1 - коллектор выпускной; 2 - головка цилиндра; 3 - блок цилиндров; 4 - поршень; 5 - стартер; 6 - фильтр масляный; 7 - водомасляный теплообменник; 8 - форсунка; 9 - коллектор впускной; 10 - труба подводящая; 11 - привод управления регулятором ТНВД; 12 - маслоналивная горловина; 13 - бачок насоса гидроусилителя руля.

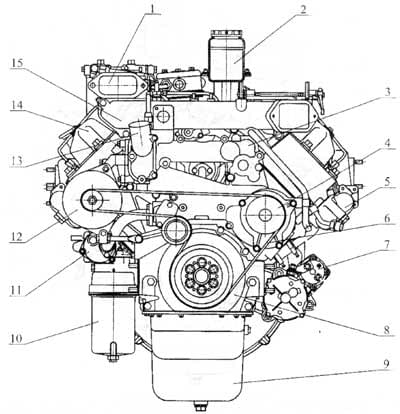

Рис. 18. Двигатель, вид спереди:

1 - труба отвода воздуха в охладитель наддувочного воздуха; 2 - бачок насоса гидроусилителя руля; 3 - корпус водяных каналов; 4 - водяной насос, 5 - выпускной коллектор; 6 - ремень привода водяного насоса и генератора; 7 -стартер; 8 - передняя крышка; 9 - масляный картер; 10 - фильтр масляный; 11 - водомасляный теплообменник; 12 - генератор; 13 - патрубок отвода охлаждающей жидкости из двигателя; 14-крышка головки цилиндра; 15 - патрубок соединительный.

Маркирование и пломбирование

Каждый двигатель должен иметь маркировку, которая наносится на блоке цилиндров с правой стороны сверху в передней части двигателя.

Маркировка содержит:

-    код года изготовления 1 знак и порядковый номер двигателя 7 знаков. Маркировка наносится ударным способом.

Товарный знак завода-изготовителя, сведения о сертификации и модель двигателя нанесены на информационную табличку, которая прикрепляется к левому воздушному коллектору.

Маркировка может выполняться на табличке, которая прикрепляется к блоку цилиндров с правой стороны сверху в передней части двигателя и содержит следующие данные:

-    товарный знак предприятия-изготовителя;

-    условное обозначение модели двигателя, состоящее из 10 знаков, 740.50-360;

-    порядковый номер двигателя, состоящий из 7 знаков;

-    дата (месяц и год) выпуска, состоящее из 4 знаков;

-    международный знак официального утверждения в соответствии с Правилами ЕЭК ООН. состоящий из:

-    круга, в котором проставлена буква "Е" и цифры 22;

-    номера Правил ЕЭК ООН и номера официального утверждения (сертификата), расположенных справа от круга.

Порядковый номер двигателя и дата изготовления наносятся ударным способом.

Модель топливного насоса высокого давления и дата выпуска выбиты на табличке, прикрепленной к корпусу насоса с левой стороны.

Порядковый номер ТНВД выбит на заднем торце корпуса ТНВД с правой стороны.

На топливном насосе высокого давления в сборе с регулятором частоты вращения устанавливаются восемь пломб завода-изготовителя:

-    на обе крышки секций ТНВД;

-    на винт регулировки цикловой подачи и болт крепления крышки мембраны корректора по давлению наддувочного воздуха;

-    на винт регулировки корректора по давлению наддувочного воздуха;

-    на болт крепления крышки мембраны корректора по давлению наддувочного воздуха и болт крепления крышки регулятора;

-    на болт ограничения максимальной частоты вращения;

-    на болт регулировки пусковой подачи и болт крепления крышки регулятора;

-    на болт ограничения хода рычага останова и болт крепления крышки регулятора.

Снятие пломб категорически запрещается.

Состав двигателя, устройство и работа

Блок цилиндров является основной корпусной деталью двигателя и представляет собой отливку из чугуна.

Отливку подвергают искусственному старению для снятия термических напряжений, что позволяет блоку сохранить правильные геометрические формы и размеры в процессе эксплуатации.

Два ряда полублоков под гильзы цилиндров, отлитых как одно целое с верхней частью картера, расположены под углом 90° один к другому.

Левый ряд расточек под гильзы смещен относительно правого вперед (к вентилятору) на 29,5 мм, что обусловлено установкой на каждую шатунную шейку коленчатого вала двух шатунов.

Каждая расточка имеет два соосных цилиндрических отверстия, выполненные в верхнем и нижнем поясах блока, по которым центрируются гильзы цилиндра, и выточки в верхнем поясе, образующие кольцевые площадки под бурты гильз. Чтобы обеспечить правильную посадку гильзы в блоке, параметры плоскостности и перпендикулярности упорной площадки под бурт гильзы относительно оси центрирующих расточек выполняются с высокой точностью.

На нижнем поясе выполнены две канавки под уплотнительные кольца, которые предотвращают попадание охлаждающей жидкости из полости охлаждения блока в полость масляного картера двигателя.

Бобышки отверстий под болты крепления головок цилиндров выполнены в виде приливов к поперечным стенкам, образующим рубашку охлаждения, равномерно распределены вокруг каждого цилиндра.

Картерная часть блока связана с крышками коренных подшипников коренными и стяжными болтами. Центрирование крышек коренных подшипников производится горизонтальными штифтами 8 (рис. 24), которые запрессованы на стыке между блоком и крышками, но большей частью входящими в блок для предотвращения их выпадения при снятии крышек.

Кроме того, крышка пятой коренной опоры центрируется в продольном направлении двумя вертикальными штифтами, обеспечивающими точность совпадения расточек под упорные полукольца коленчатого вала на блоке и на крышках.

Порядок затяжки болтов крепления крышек коренных опор в соответствии с приложением 8.

Расточка блока цилиндров под вкладыши коренных подшипников производится в сборе с крышками, поэтому крышки коренных подшипников невзаимозаменяемы и устанавливаются в строго определенном положении. На каждой крышке нанесен порядковый номер опоры, нумерация которых начинается с переднего торца блока.

В картерной части развала блока цилиндров в виде бобышек выполнены направляющие толкателей клапанов. Ближе к заднему торцу между четвертым и восьмым цилиндрами, для улучшения циркуляции охлаждающей жидкости, выполнена перепускная труба полости охлаждения. Одновременно она придает блоку еще и дополнительную жесткость. Параллельно оси расточек под подшипники коленчатого вала выполнены расточки под втулки распределительного вала увеличенной размерности.

Диаметры масляных каналов в блоке цилиндров увеличены.

В нижней части цилиндров отлиты, заодно с блоком, бобышки под форсунки охлаждения поршней.

С целью установки на блок фильтра с теплообменником на правой стороне увеличина. по сравнению с двигателем 740.10, площадка под фильтр, введены два дополнительных крепежных отверстия и сливное отверстие из фильтра.

Гильзы цилиндров (рис. 19) "мокрого" типа, легкосъемные имеют маркировку 740.50-1002021 на конусной части внизу гильзы. Установка гильз с другой маркировкой недопустима из-за возникающего контакта с шатуном. Гильзы двигателей 740.50-360 отличаются меньшей на 3 мм высотой от гильз других моделей двигателей КАМАЗ размерности 120x120.

Гильза цилиндра изготавливается из серого специального чугуна упрочненного объемной закалкой.

В соединении гильза - блок цилиндров полость охлаждения уплотнена резиновыми кольцами круглого сечения. В верхней части установлено кольцо 5 в проточке гильзы, в нижней части - два кольца 4 в расточки блока цилиндров.

Микрорельеф на зеркале гильзы представляет собой редкую сетку впадин и площадок с мелкими рисками под углом к оси гильзы. При работе двигателя масло удерживается во впадинах, что улучшает прирабатываемость деталей цилиндро-поршневой группы.

При сборке двигателя на нерабочем выступе торца гильзы наносится номер цилиндра и индекс варианта исполнения поршня.

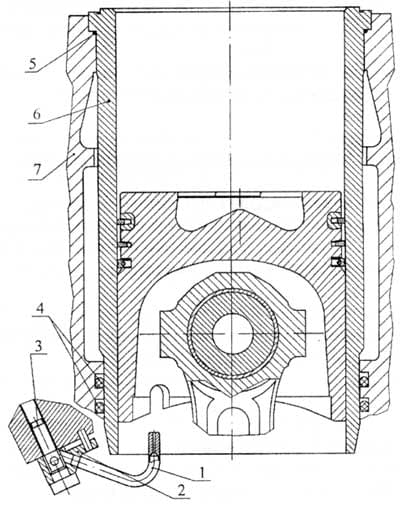

Рис. 19. Установка гильзы цилиндра п уплотнительных колец

1 - трубка форсунки; 2 - корпус форсунки охлаждения поршня; 3 - корпус клапана; 4 - кольцо уплотнительное гильзы нижнее; 5 - кольцо уплотнительное верхнее; 6 - гильза цилиндра; 7 - блок цилиндров.

Привод агрегатов (рис. 20) осуществляется прямозубыми шестернями и служит для привода механизма газораспределения, топливного насоса высокого давления, компрессора и насоса гидроусилителя руля автомобиля.

Механизм газораспределения приводится в действие от шестерни 10, установленной на хвостовике коленчатого вала, через блок промежуточных шестерен, которые вращаются на двух рядах роликов 3, разделённых промежуточной втулкой 4 и расположенных на оси 1, закреплённой на заднем торце блока цилиндров.

На конец распределительного вала напрессована шестерня, угловое расположение которой относительно кулачков вала определяется шпонкой.

Шестерня 15 привода топливного насоса высокого давления (ТНВД) установлена на валу 13 привода ТНВД и фиксируется шпонкой 14.

Шестерни устанавливаются на двигатель в строго определенном положении по метке «0» на шестерне привода распределительного вала, метке «Е» на шестерне привода ТНВД и рискам, выбитым на зубчатых колесах, как показано на рис. 23.

Привод ТНВД осуществляется от шестерни 15, находящейся в зацеплении с шестерней распределительного вала. Вращение от вала к ТНВД передается через ведущую и ведомую полумуфты с упругими пластинами, которые компенсируют несоосность установки валов ТНВД и шестерни. С шестерней привода ТНВД находятся в зацеплении шестерни привода компрессора и насоса гидроусилителя руля.

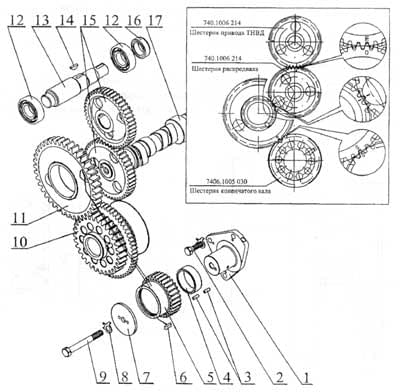

Рис. 20. Привод агрегатов

1 - ось ведущей шестерни привода распределительного вала; 2 - болт крепления оси; 3 - ролики 5,5x15,8 в количестве 62 шт.; 4 - втулка промежуточных роликов; 5 - шестерня ведущая; 6 - шпонка; 7 - шайба упорная; 8 - шайба замковая; 9 - болт M12x1,25x90 крепления насыпного подшипника; 10 - ведущее зубчатое колесо коленчатого вала; 11 - шестерня промежуточная; 12 - шарикоподшипники; 13 - вал колеса привода ГНВД; 14 - шпонка; 15 - шестерня привода ТНВД; 16 - втулка; 17 - распределительный вал в сборе с шестерней.

К заднему торцу блока цилиндров крепится картер агрегатов. В верхней части картера агрегатов есть расточки, в которые устанавливаются компрессор и насос гидроусилителя руля. По бокам картера агрегатов выполнены бобышки с отверстиями для слива масла из турбокомпрессоров и отверстием под указатель уровня масла.

Привод агрегатов закрыт картером маховика, закреплённым к заднему торцу блока цилиндров через картер агрегатов.

На картере маховика справа предусмотрено место для установки фиксатора маховика, применяемого для установки угла опережения впрыскивания топлива и регулирования тепловых зазоров в механизме газораспределения. Ручка фиксатора при работе двигателя должна находиться в верхнем положении.

В нижнее положение ее переводят при регулировочных работах, в этом случае фиксатор находится в зацеплении с маховиком. В верхней части картера маховика выполнена расточка, в которую устанавливается корпус заднего подшипника. Внизу в левой части картера имеется расточка, в которую устанавливается стартер. В середине картера выполнена расточка под манжету коленчатого вала.

В верхней части картера слева выполнен прилив, предназначенный для установки коробки отбора мощности (КОМ). В случае отсутствия КОМ внутренние поверхности прилива не обрабатываются. Задний фланец картера маховика выполнен с присоединительными размерами по SAE1.

Двигатель 400-ой комплектации:

• без стартера
• с компрессором и генератором.
• на деревянной подставе.
