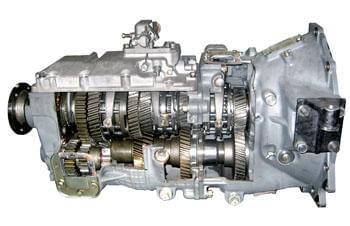

Коробка переключения передач КамАЗ КПП-15

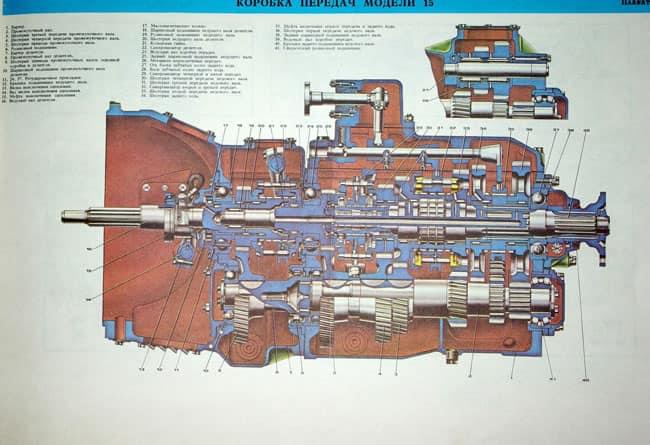

Плакат КПП-15 - коробка переключения передач КамАЗ (Открыть в полном размере)

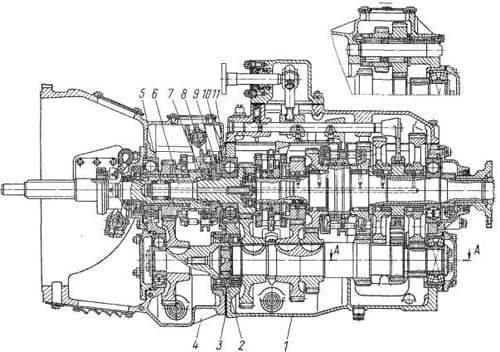

Коробка передач десятиступенчатая модели 15
1 - коробка передач основная пятиступенчатая; 2 - втулка распорная; 3 - прокладка уплотнительная; 4 - делитель передач; 5 - подшипник передний роликовый ведущего вала; 6 - вал ведущий; 7 - гайка кольцевая; 8 - шайба; 9 - муфта синхронизатора; 10 - прокладки регулировочные; 11 -крышка заднего подшипника ведущего вала

Делитель передач:

1 - прокладки регулировочные; 2 - вал ведущий; 3 - кольцо маслонагнетающее; 4 -шарикоподшипник; 5 - крышка задняя подшипника веду-щего вала; 6 - крышка люка; 7 - синхронизатор делителя в сборе; 8 - шестерня ведущего вала; 9 - подшипники шестерни ведущего вала; 10 - роликоподшипник задний; 11 - вал промежуточный

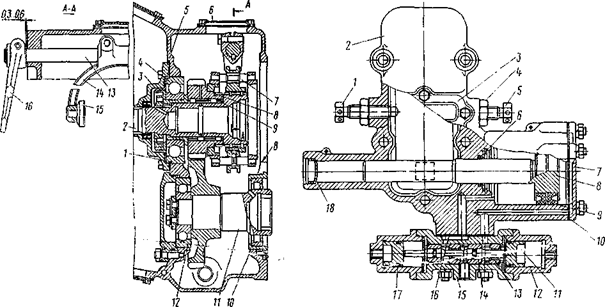

Делитель передач

— механический, редуктор состоит из одной пары цилиндрических шестерен, ведущего 2 и промежуточного 11 валов, синхронизато-ра 7 и механизма переключения передач. Управление механизмом переключения передач пневматическое.

Осевой ход ведущего вала регулируется набором металлических прокладок 1 толщиной 0,2 и 0,3 мм, устанавливаемых между задней крышкой 5 и наруж-ной обоймой шарикоподшипника. На переднем конце вала эвольвентные шлицы двумя проточками разделены на три венца. Зубья крайних венцов тоньше зубьев среднего венца для создания "замка", предотвращающего самовыключение передач в де-лителе. На шлицах подвижно посажен пальчиковый синхронизатор 7 инерционного типа.

Ведущая шестерня 8 вращается на двух роликовых подшипниках 9. Маслонагнетающее кольцо 3 подает масло по наклонным сверлениям ведущего вала в его внутреннюю полость, откуда оно попадает в каналы ведущего и ведомого валов основной коробки передач.
Промежуточный вал 11 делителя с напрессованной шестерней привода промежуточного вала вращается на двух подшипниках: переднем 12 и заднем 10.

Механизм переключения делителя передач закреплен на картере делителя слева.

Дистанционный привод управления основной коробкой передач состоит из качающегося рычага 4 переключения передач, опоры 2 рычага переключения передач, ук­репленной на переднем торце блока цилиндров двигателя, передней 10 и промежуточной 17 тяг управления, которые перемещаются в сферических втулках 13 изготовленных из металло­керамики, которые уплотнены резиновыми кольцами 12 и поджаты пружиной 14 к сухарю 11. Сферические опоры передней тяги размещены в расточке кронштейна опоры 2 и в картере маховика. Опора промежуточной тяги установлена на картере сцепления. На задний конец промежуточной тяги навернут на резьбе и закреплен двумя стяжными болтами 24 регулировочный фланец 18.

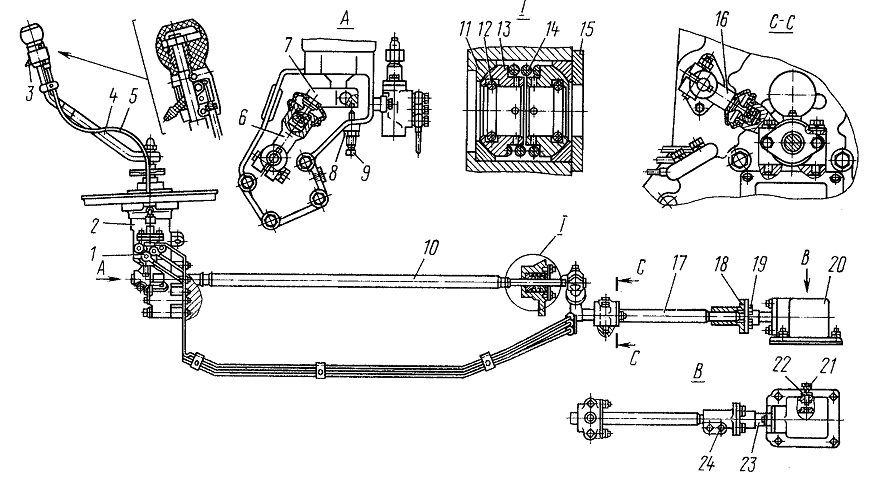

Привод управления механизмом переключения передач:
1 - кран управления делителем; 2 - опора рычага переключения передач; 3 - переключатель крана; 4 - рычаг переключения передач; 5 - трос крана управления с оплеткой; 6 - головка передней тяги управления; 7 - рычаг наконечника; 8, 22 - контргайки; 9, 21 - винты установочные; 10 - тяга передняя управления; 11 - сухарь шаровой опоры; 12 - кольцо уплотнительное; 13 - втулка шаровой опоры; 14 - пружина; 15 - крышка; 16 - рычаг передней тяги; 17-тяга промежуточная; 18 - фланец стяжной регулировочный; 19 - болт; 20 - опора; 23 - шток рычага переключения передач; 24 - болт крепления регулировочного фланца

Опора рычага переключения передач:
1 - кронштейн; 2 -опорная шайба; 3 - чехол; 4 -рычаг наконечника; 5 - уплотнитель люка; 6 - пружина; 7 - полиуретановая втулка; 8 - установочный винт

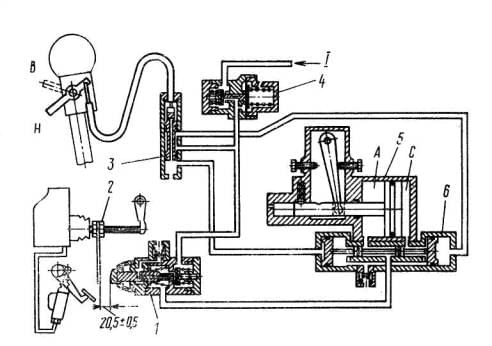

Пневматическая схема системы управления делителем передач:

1 -клапан включения делителя; 2 - упор штока клапана; 3 - кран управления; 4 - клапан редукционный; 5 - механизм переключения передач; 6-воздухораспре-делитель; I - из пневмопривода тормозов; Н, В - низшая и высшая передачи в делителе

Коробка передач модели 15— механическая, трехходовая, десятиступенчатая с делителем, снабженным синхронизаторами.

Управление коробкой передач механическое, дистанционное, качающимся рычагом, установленным на двигателе, управление делителем —пневматическое с помощью переключателя на рычаге переключения передач.

Общее число передач : 10 вперед и 2 назад:

Передаточные числа:

Регулирование дистанционного привода управления механизмом переключения передач проводите при нейтральном положении рычага переключения передач в следующем порядке:

— ослабьте стяжные болты 5 (см. рис. Регулирование привода) и, вывернув болты 3, обеспечьте зазор в соединении, навернув на один-два оборота регулировочный фланец 4 на тягу 6;— ослабив контргайку 1, вверните установочный винт 2, застопорив этим перемещение штока 7;-ослабив контргайку 1 (см. рис.Установочный винт и контргайка), вверните установочный винт 2, застопорив этим перемещение рычага переключения передач;

— вращая, переместите по резьбе регулировочный фланец 4 (см. рис. Регулирование привода) до контакта по всей поверхности с фланцем штока 7. Установите болты 3 и затяните стяжные болты 5;

Регулирование привода

— выверните установочный винт 2 на 21 мм и застопорите его котргайкой; - выверните установочный винт 2 (см. рис. Установочный винт и контргайка) на 31 мм и застопорите его контргайкой.

Зазор в клапане включения делителя проверяйте при отрегулированном приводе выключения сцепления и номинальном давлении сжатого воздуха в пневмоприводе тормозов в следующем порядке:

— снимите резиновый пылепредохранитель 1 (см.рис. Привод сцепления). ;

— плавно нажмите педаль сцепления до упора;
— щупом проверьте зазор между крышкой 2 и огра- ничителем штока 3.

Установочный винт и конргайка
При давлении сжатого воздуха в пневмоприводе тормозов 687 кПа (7,0 кгс/см2) зазор должен быть 0,2 . 0,3 мм. При давлении 608 кПа (6,2 кгс/см3) допускается увеличение; зазора до 0,6 мм. Зазор контролируйте не позднее 30 с после выключения сцепления.
При необходимости отрегулируйте зазор, перемещая упор 4 штока клапана. После установки требуемой величины закрепите упор гайками, гайки застопорите отгибными шайбами.

Ход рычага делителя передач проверяйте при наличии сжатого воздуха в пневмоприводе тормозов. Для замера:

— снимите крышку 1 (см. рис. Механизм делителя) смотрового люка механизма переключения делителя передач;

— нажмите до упора педаль сцепления;

Привод сцепления

передвигая переключатель 1 (см. рис.) из верхнего положения в нижнее или наоборот, замерьте. ход рычага по центру отверстия. Нормальная величина хода—- 1б,5...19,0 мм.

Регулируйте ход рычага в следующем порядке:

— ослабьте контргайки 3, 4 (см. рис. Механизм делителя) и выверните установочные винты 2, 5;

— установите переключатель на рукоятке рычага переключения передач в нижнее положение (Н);

— нажмите педаль сцепления до упора;

— вверните задний установочный винт 5 до контакта с рычагом, после этого доверните его еще на '/.4 оборота и застопорите контргайкой 4;

Механизм делителя

—установите переключатель в верхнее положение (В) и нажмите педаль сцепления до упора. Вверните передний установочный винт 2 так же, как был ввернут задний винт.

Уровень масла в картере коробки передач проверяйте указателем, вмонтированным в пробку 2 (см. рис. Проверка уровня масла) маслозаливной горловины. Нормальный уровень должен доходить до верхней метки на указателе. При проверке уровня пробку не вворачивайте, а только вставьте ее в отверстие до упора в резьбу.

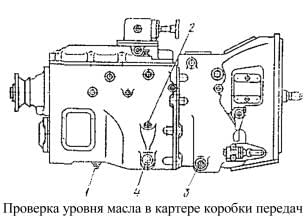

Проверка уровня масла

ЗАМЕНА МАСЛА

Сливайте масло из картера, когда оно еще теплое от нагрева при работе, вывернув три пробки ,1, 3, 4 на автомобиле с делителем (1 и 4— без делителя). Очистите магнитные пробки от грязи и после слива отработавшего масла установите их на место.

Для промывки картеров коробки передач и делителя перед заливкой свежего масла используйте 12 л моторного масла. Прокрутите шестерни коробки двигателем на нейтральной передаче в течение 10 мин, после этого слейте моторное масло и заправьте коробку до уровня трансмиссионным маслом, пустите двигатель на 3...5 мин и после этого долейте масло, если уровень понизится.
