Ниже собрана информация по КПП ZF 9S1310
Предназначена для автомобилей КамАЗ: 65115, 65116, 65117, 53605, 5308.

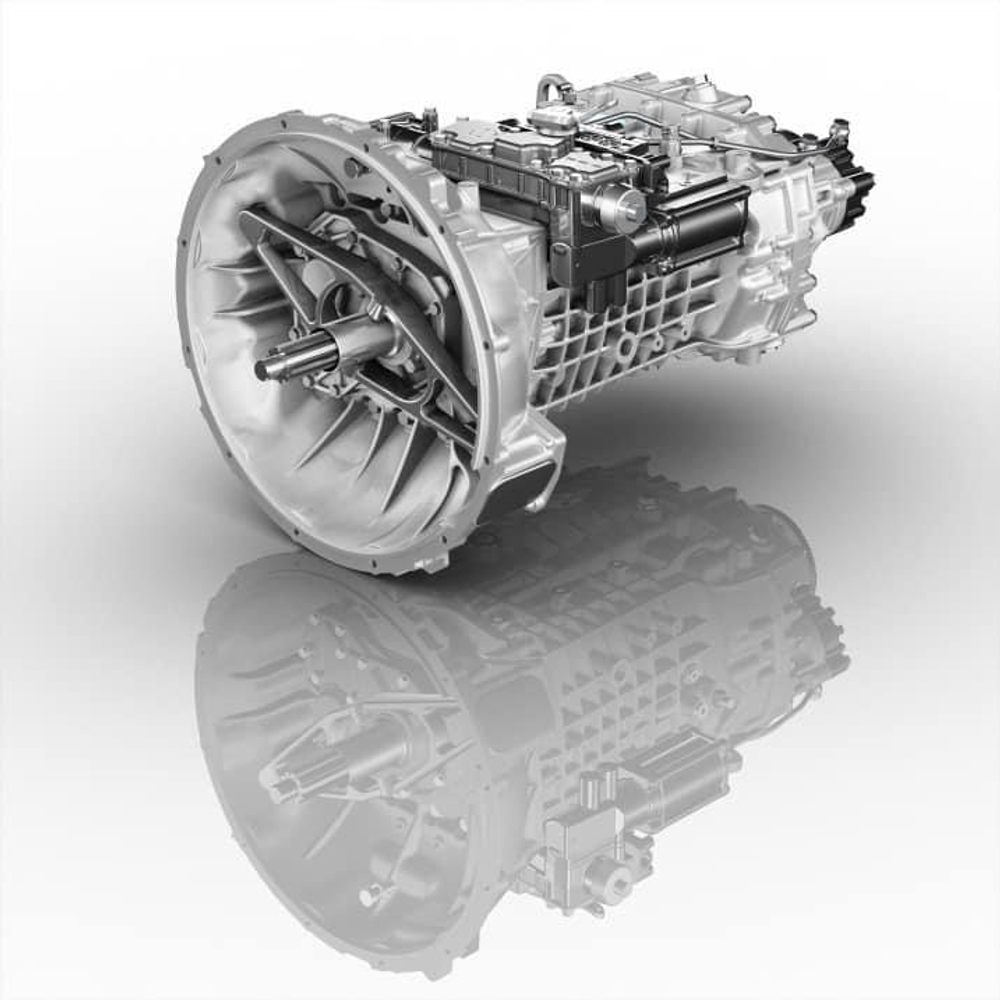

Коробка переключения передач ZF серия Ecomid. Механическая коробка передач производитель ООО «ZF КАМА» г. Набережные Челны.
Трансмиссионные системы ZF уже десятки лет задают стандарты в области техники привода для грузовиков. Ежегодные вложения средств в научно-исследовательские и конструкторские разработки позволяют ZF оставаться лидером в данной области. Применение компонентов ZF обеспечивают автомобилю наилучшие тягово-динамические характеристики и снижают рабочие нагрузки на водителя..
Трансмиссии производства ZF отличаются легкостью переключения, могут быть совмещены с дополнительными опциями (интардер, КОМ), что позволяет расширить спектр использования. По сравнению с конкурентами они значительно меньше по весу, тише во время работы, а сроки замены масла увеличены.
В 2011 году производитель автомобильных запчастей с мировым именем ZF с гордостью представил миру свою новинку – девятиступенчатую коробку переключения передач (КПП ZF9).
Одним из важнейших преимуществ является экономичность использования такого типа КПП: увеличивается число передач – растет эффективность, тяговая сила.
КПП ZF 9S1310 предназначена для автомобилей КамАЗ 65115, 65116, 65117, 53605, 5308.
Крутящий момент может достигать значений 1300 Н*м.
Соответствие экологическим нормам строго соблюдается – есть возможность модернизации КПП до гибридной трансмиссии.
Производители сотворили чудо - экономия топлива КПП ZF 9 составляет 16% в сравнении с 6-ступенчатыми моделями. Теперь вы можете выбрать нужное именно Вам для комфортной езды передаточное отношение. Чем больше ступеней, тем меньше различие между соседними передачами.
В результате: вы едете на приятной именно для вас скорости, а в это время двигатель работает более экономично.
Поставив коробку передач ZF 9S1310 в свой автомобиль, вы станете «ближе» к своему «железному коню», благодаря гибкой системе управления режимам движения КПП. Возможность настройки разных стилей и режимов движения не только встроенная, от производителя, вы сами можете подладить «поведение» своего автомобиля под свое настроение.
Сложный механизм КПП ZF 9 имеет компактный вид – модульный принцип строения механизма позволяет экономить место в конструкции автомобиля.
Девятиступенчатая коробка передач модели ZF 9S1310 устанавливается на шасси, самосвалы, транспортные автомобили КамАЗ средней грузоподъемности.
Коробка передач состоит из следующих основных узлов:
основного пятиступенчатого редуктора и демультипликатора.
Понижающая «ползучая» передача основного редуктора используется только в нижнем диапазоне работы демультипликатора. Четыре передачи переднего хода в основном редукторе включаются синхронизаторами, задняя и «ползучая» передача — зубчатой муфтой. Высшая передача — повышающая.
Демультипликатор - планетарный, автоматически переключается с помощью пневматического клапана синхронизатором при перемещении рычага в нейтрали от положения 3-4 передач к 5-6 и наоборот.
Масса коробки передач составляет 190 кг.
Максимальный крутящий момент 1300 Нм.
| Номер передачи | Crawler | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | R |
|---|---|---|---|---|---|---|---|---|---|---|
| Передаточные числа | 9.48 | 6.58 | 4.68 | 3.48 | 2.62 | 1.89 | 1.35 | 1.00 | 0.75 | 8.97 |
| Обозначение КП | 9 S 1310 TO | ||
|---|---|---|---|
| Номер спецификации: | 1324.001.098 | 1324.001.101 | 1324.001.102 |
| Фланец: | торцевые шлицы 1304.338.097 | ||
| Крышка заднего подшипника первичного вала. Картер сцепления, рычаг и вилка (если не серийные): |
1304.302.350 крышка 6060.306.089 вилка 6060.201.249 картер |
1304.302.350 крышка 6060.306.089 вилка 6060.201.432 картер |
|
| Первичный вал КП (шлицы) и вторичный вал: | 1324.302.029 SAE10C 1,75'' 1324.304.005 |
||
| Крышка заднего подшипника вторичного вала в сборе и деталь: | 1304.135.005 1304.301.410 |
||
| Примечание: | стандартное исполнение | для автомобиля с правым рулем | герметичная |
Вкладка в процессе создания
-Долговечность (ресурс наших КП выше в 2,5 раза, чем у аналогов)
-Малый вес (увеличивает грузоподъемность автомобиля)
-Компактность (увеличенный дорожный просвет)
-Мощные (увеличенный диапазон передаточных чисел)
-Экономичные (значительно увеличенные интервалы замены масла в КП)
-Комфортные (низкий уровень шума, легкость переключения)
-Универсальные (используются как в большегрузных автомобилях дальнего следования, так и в малотоннажных грузовиках и строительной технике)
Следует отметить высокие стандарты качества производства на предприятии ЦФ КАМА, что, в конечном счете, отражается в качестве каждой выпущенной коробки передач.
До 2016 года концерн ZF Friedrichshafen AG и ПАО "КамАЗ" планируют инвестировать в расположенное в Набережных Челнах совместное предприятие около 90 млн. евро.
После открытия нового производственного корпуса 21 января 2014 г. производственные площади увеличились в пять раз.
Вкладка в процессе создания
Данные с информационной таблички КПП
Фирменная табличка содержит самые важные данные.
Она находится на коробке передач сбоку, по направлению движения слева.
- Номер КПП ZF
- Тип коробки переключения передач
- Серийный номер КПП ZF
- Диапазон передаточных отношений
- Объём масла в КПП, в литрах
- Спецификация смазочных материалов, со списком одобренных для данной КПП масел
CUSTOMER SPEC. NO - номер производителя транспортного средства.
Расскажем подробнее о назначении каждого из полей.
- Номер КПП ZF
- Тип коробки переключения передач
Эти два поля часто путают, и не отличают одно от другого.
Тип коробки переключения передач аналогичен модели у автомобиля, а номер КПП, аналогичен VIN коду автомобиля.
Для подбора деталей менно для вашей коробки необходимо знать номер КПП.
4. Диапазон передаточных отношений
Передаточное отношение показывает какое число оборотов сделает выходной вал КПП(читай фланец КПП) за один оборот первичного вала КПП(коленвала).
Большее число указывает передаточное отношение первой пониженной передачи нижнего ряда (1-ой передачи) , меньшее - четвёртой повышенной передачи верхнего ряда (16-ой).
ВАЖНО!
При выборе б/у КПП, обращайте внимание на этот параметр.
5. Объём масла в КПП, в литрах
Здесь указан полный объём масла в картере КПП, при смене масла, его потребуется несколько меньше.
6. Спецификация смазочных материалов, со списком одобренных для данной КПП масел
